Código de catálogo: 33.20.208.001

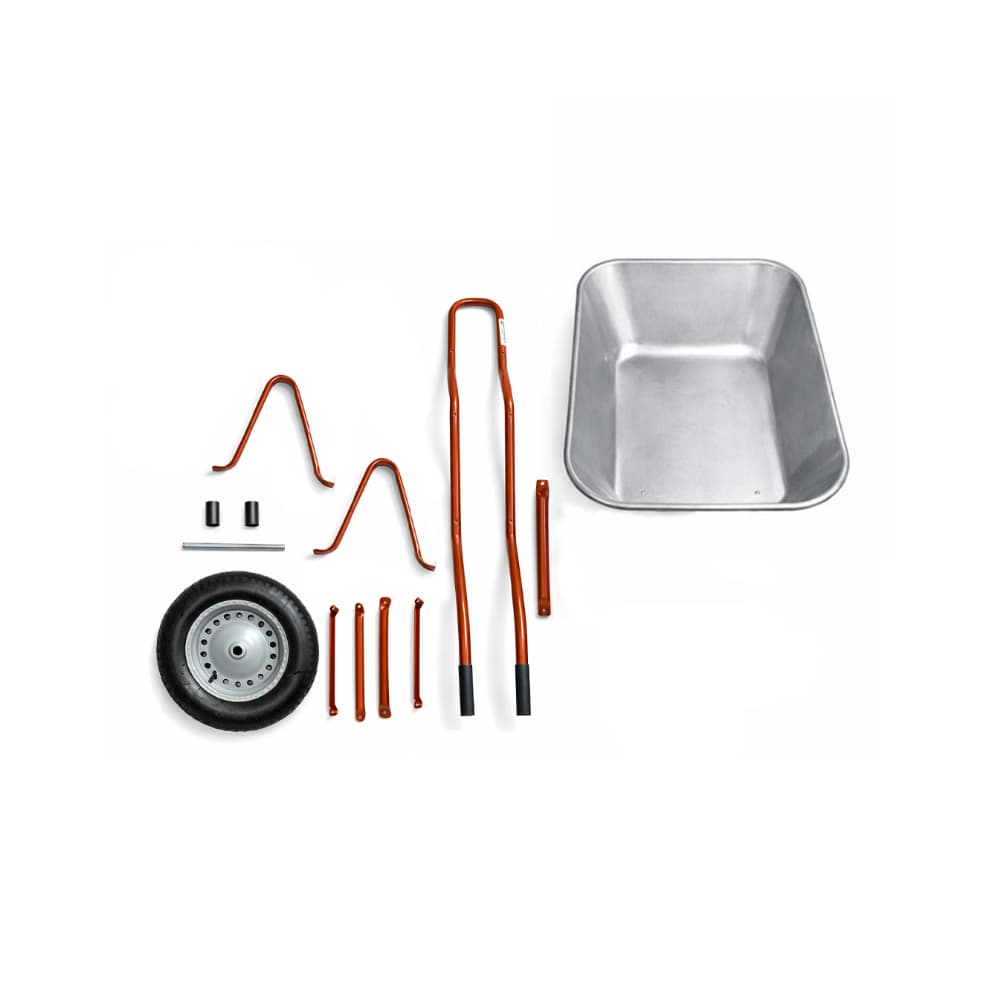

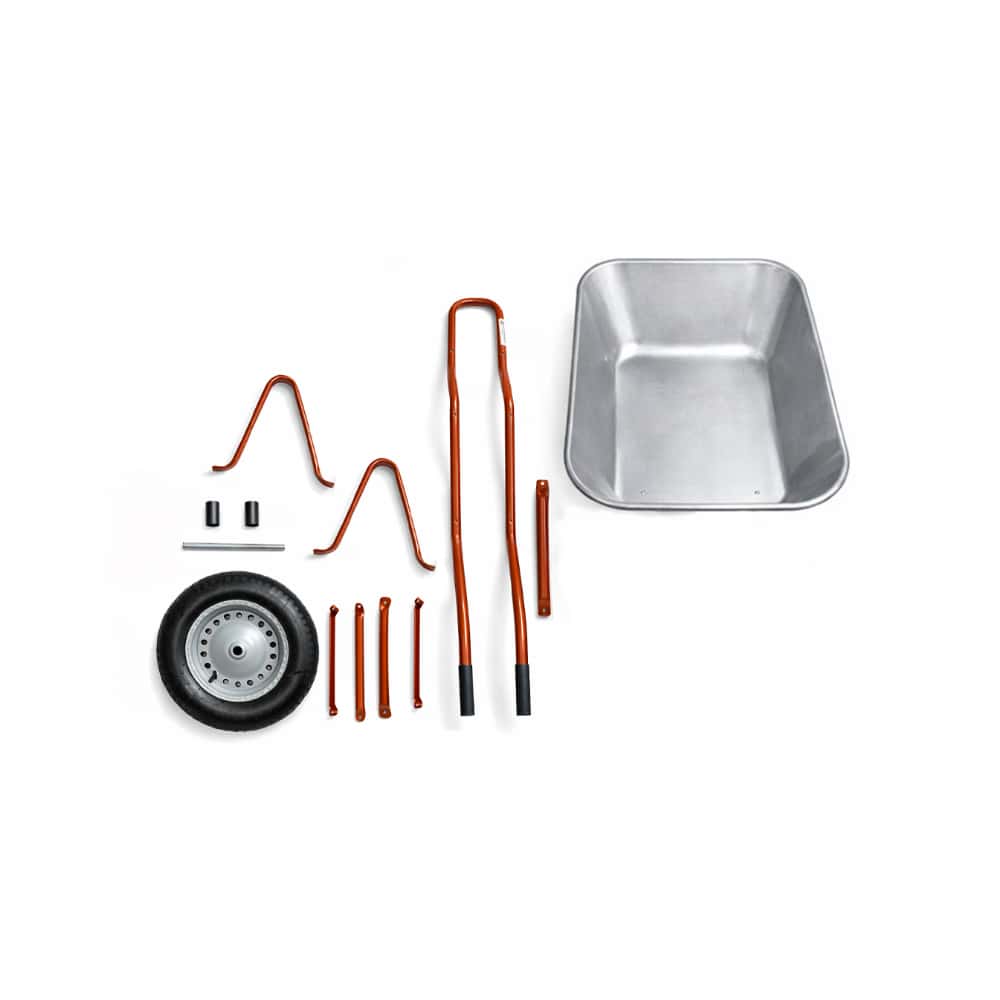

El producto viene desarmado
Capacidad del cucharón (carga neta): 60 litros
Capacidad del cucharón (carga seca): 80 litros
Capacidad de carga: 100 kgf
Tipo de cubo: Derecho
Material: Hoja de acero al carbono
Acabado del cucharón: Pintado
Espesor de la hoja: Placa 22 (0.76 mm)
Medidas del eje (D x L): 3/4" x 184mm
Tipo de neumático: 02 lonas
Tamaño del neumático/cámara de aire de la carretilla: 3.25 "x 8"

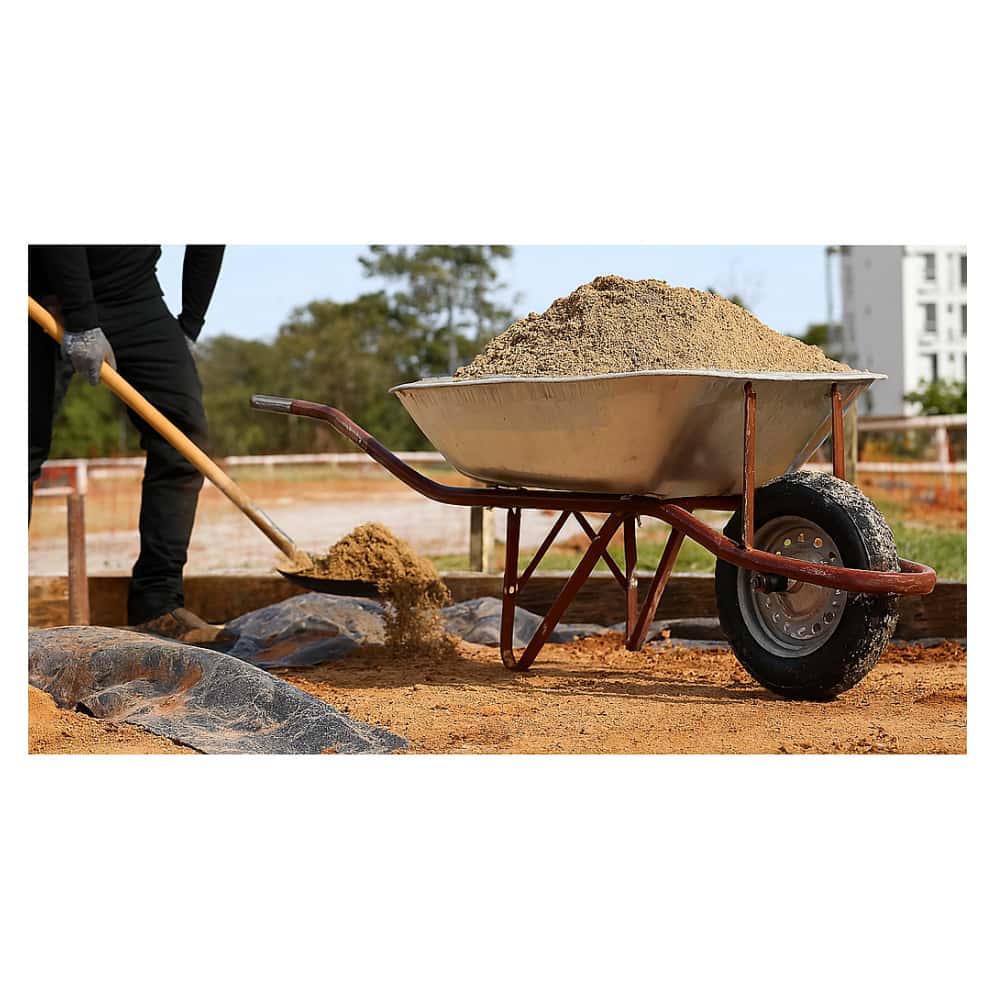

Apto para construcción, industria, agricultura, jardinería, avicultura, entre otros.

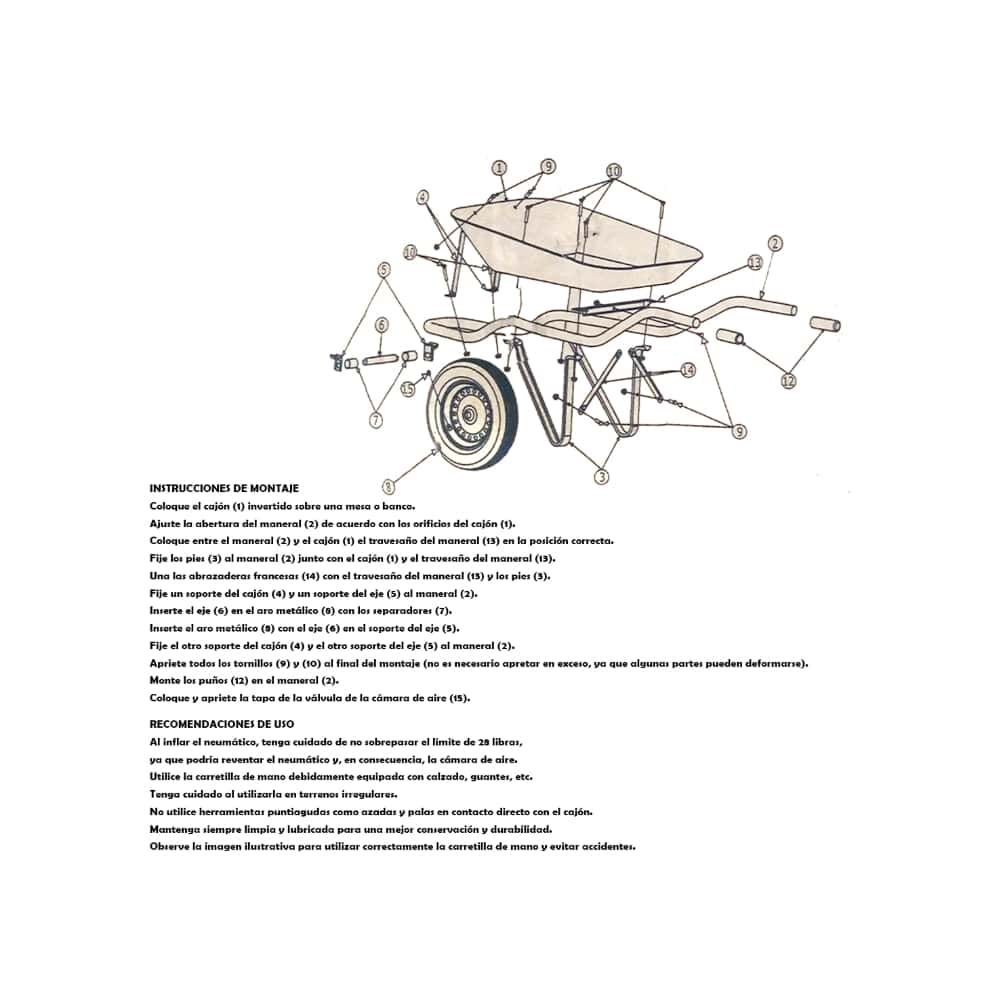

INSTRUCCIONES DE MONTAJE
Coloque el cajón (1) invertido sobre una mesa o banco.
Ajuste la abertura del maneral (2) de acuerdo con los orificios del cajón (1).
Coloque entre el maneral (2) y el cajón (1) el travesaño del maneral (13) en la posición correcta.
Fije los pies (3) al maneral (2) junto con el cajón (1) y el travesaño del maneral (13).
Una las abrazaderas francesas (14) con el travesaño del maneral (13) y los pies (3).
Fije un soporte del cajón (4) y un soporte del eje (5) al maneral (2).
Inserte el eje (6) en el aro metálico (8) con los separadores (7).
Inserte el aro metálico (8) con el eje (6) en el soporte del eje (5).
Fije el otro soporte del cajón (4) y el otro soporte del eje (5) al maneral (2).
Apriete todos los tornillos (9) y (10) al final del montaje (no es necesario apretar en exceso, ya que algunas partes pueden deformarse).
Monte los puños (12) en el maneral (2).
Coloque y apriete la tapa de la válvula de la cámara de aire (15).
RECOMENDACIONES DE USO
Al inflar el neumático, tenga cuidado de no sobrepasar el límite de 28 libras,
ya que podría reventar el neumático y, en consecuencia, la cámara de aire.
Utilice la carretilla de mano debidamente equipada con calzado, guantes, etc.
Tenga cuidado al utilizarla en terrenos irregulares.
No utilice herramientas puntiagudas como azadas y palas en contacto directo con el cajón.
Mantenga siempre limpia y lubricada para una mejor conservación y durabilidad.
Observe la imagen ilustrativa para utilizar correctamente la carretilla de mano y evitar accidentes
País de origen: Brasil
